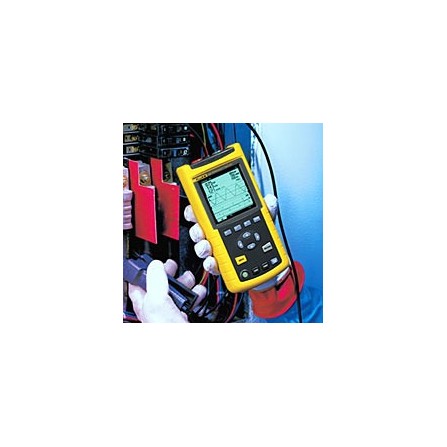

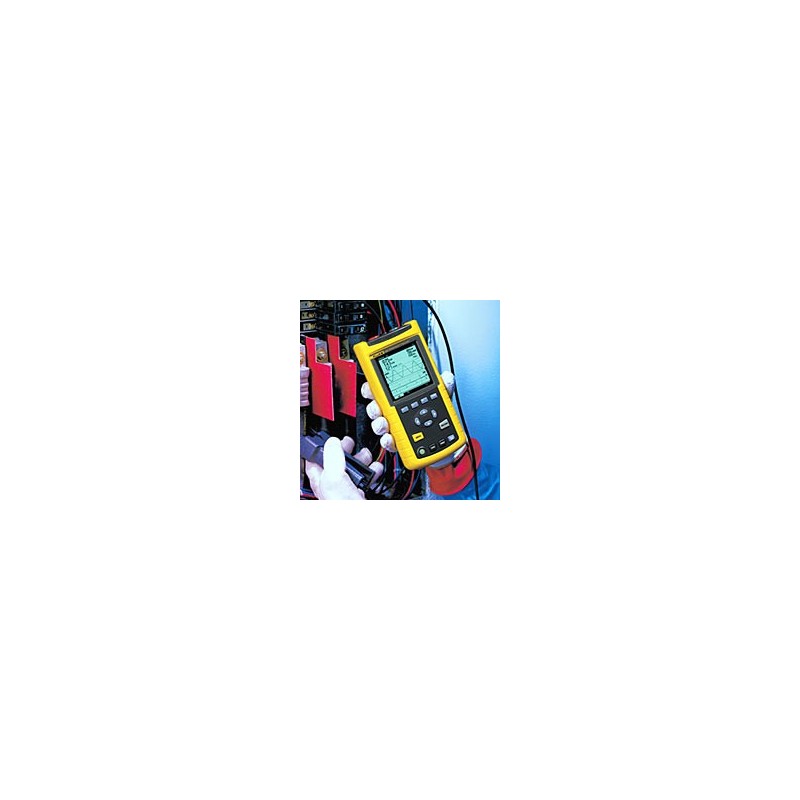

Thông số kỹ thuật |
Đầu vào Đặc điểm | Trở kháng đầu vào | 1 MW, 20 pF | Điện áp Đánh giá | 600V rms, CAT III |
|
V / A / Hz Hiển thị | True-rms điện áp (ac + dc) | | Ranges: | 5,000 V, 50,00 V, 500,0 V, 1250 V * | Độ chính xác: | ± (1% + 10 tính) | | | True-rms hiện nay (ac + dc) | | Ranges: | 50,00 A, 500,0 A, 5,000 kA, 50,00 kA, 1250 kA | Độ chính xác: | ± (1% + 10 tính) | | | Tần số | | Ranges: | 10,0 đến 15,0 kHz | Độ chính xác: | ± ([%] + [đếm]): 0,5% + 2 | | | CF Crest yếu tố | | Ranges: | 1,0 - 10,0 | Độ chính xác: | ± (5% + 1 số) |
|
Điện Display | Watts, VA, VAR | | | 1 pha và 3-pha, 3 cân bằng tải dây dẫn | Ranges: | 250 W - 1,56 GW | Độ chính xác: | ± (4% + 4 tính) điện cơ bản | Độ chính xác: | ± (2% + 6 tính) Tổng công suất | | | PF Power Factor | | Phạm vi: | 0 - 1,0 | Độ chính xác: | ± 0,04 | DPF rẽ công suất, Cos F | | Phạm vi: | 0,25 - 0,9 | Độ chính xác: | ± 0,04 | Phạm vi: | 0,90 - 1,0 | Độ chính xác: | ± 0,03 | | | H2 tần số cơ bản | | Ranges: | 40,0 đến 70,0 Hz | Độ chính xác: | ± ([%] + [đếm]): 0,5% + 2 |
|
Sóng hài hiển thị | Điện áp, hiện tại, Tần số | | Ranges: | Cơ bản cho 51 hài hòa | Độ chính xác: | | Cơ bản: | VA ± (3% + 2 đếm) W ± (5% + 2 tính) | 2 đến 31 hài hòa: | VA ± (5% 3 đếm) W ± (10 +10% số lượng) | 32 đến 51 hài hòa: | VA ± (15 +5% số lượng) W ± (30 +5% số lượng) | | | Tần số cơ bản | | Ranges: | 40 Hz đến 70 Hz | Độ chính xác: | ± 0,25 Hz | | | Giai đoạn | | Phạm vi: | V, A (giữa hài cơ bản &) | Độ chính xác: | ± 3 º º 15 ± | Phạm vi: | W (giữa điện áp hài cơ bản & hiện tại) | Độ chính xác: | ± 5 º º 15 ± | | | K-yếu tố (hiện tại và Power) | | Phạm vi: | 1,0 để 30,0 | Độ chính xác: | ± 10% | | | THD Tổng méo hài | | Phạm vi: | 0,00 - 99,99 | Độ chính xác: | ± (3% + 8 tính) |
|
Sags và nở | Ghi âm lần: | 4 phút đến 16 ngày (lựa chọn) | Thực tế Vrms, Vrms max, min (AC + DC) | | Ranges: | 5.000V, 50.00V, 500.0V, 1250V * | Độ chính xác: | ± (2% +10 đếm); đọc Cursor đọc ± (2% + 12 tính) | | | Thực tế vũ khí, vũ khí max, min (AC + DC) | | Ranges: | 50.00A, 500.0A, 5,000 kA, 50,00 kA | Độ chính xác: | ± (2% +10 đếm) |
|
Thoáng qua Capture | Độ rộng xung tối thiểu: | 40 ns | Hữu ích băng thông đầu vào 1: | DC đến 1 MHz | Số của transients: | 40 | Cài đặt điện áp ngưỡng: | 20%, 50%, 100%, 200% ở trên hoặc dưới tham chiếu | Tài liệu tham khảo tín hiệu: | Sau khi START, Vrms và tần số của các tín hiệu được đo. Từ những dữ liệu này một sinewave tinh khiết được tính như là tài liệu tham khảo để thiết lập ngưỡng. | Vpeak min, Vpeak tối đa tại con trỏ: | 10 V, 25 V, 50 V, 125 V, 250 V, 500 V, 1250 V Độ chính xác: ± 5% quy mô đầy đủ |
|
R, C, Diode, liên tục | Resistance phạm vi: | 500,0 Ω, 5,000 kΩ, 50,00 kΩ, 500,0 kΩ, 5,000 MW, 30,00 MW | Kháng chính xác: | ± (0,6% + 5 tính) | Điện dung phạm vi: | 50,00 nF, 500,0 nF, 5,000 μF, 50,00 μF, 500,0 μF | Điện dung chính xác: | ± (2% + 10 tính) | Diode Ranges: | 0 3,000 V | Diode điện áp: | | Độ chính xác: | ± (2% + 5 tính) | Tục: | Beeper trên tại <30 Ω ± 5 Ω | Max hiện tại: | 0,5 mA | Nhiệt độ: | ° C ° F |
|
Dòng khởi động | Sự xâm nhập lần: | 1 s, 5 s, 10 s, 50 s, 100 s, 5 phút | Hiện tại phạm vi: | 1 A, 5 A, 10 A, 50 A, 100 A, 500 A, 1000 A | Cursor đọc: | Một tối đa cao điểm tại con trỏ 1 và con trỏ 2 | Độ chính xác: | ± 5% quy mô đầy đủ | Thời gian giữa con trỏ: | 4 235 pixels (1 điểm ảnh = sự xâm nhập time/250) Độ chính xác: ± (0,2% + 2 điểm ảnh) |
|
Nhiệt độ (với phụ kiện) | Phạm vi: | -100 ° C - 400 ° C | Độ chính xác: | ± (0,5% + 5 tính) |
|
Phạm vi hiển thị | Đo lường: | dc, ac, ac + dc, đỉnh, đỉnh cao điểm, tần số, chu kỳ nhiệm vụ, pha, độ rộng xung, đỉnh yếu tố | Phạm vi thời gian: | 20 ns / div đến 60 / div | Max tỷ lệ lấy mẫu: | 25 MS / s | Băng thông | | Điện áp kênh [1]: | 20 MHz ở đầu vào, 1 MHz với TL24 chào | Hiện tại kênh [2]: | DC đến 15 kHz tại đầu vào, 10 kHz với kẹp hiện tại i400s | Coupling: | AC, DC (10 Hz - 3 dB) | Vertical nhạy cảm: | 5 mV / div để 500V/div | Độ phân giải dọc: | 8 bit (256 mức) | Ghi length: | 512 mẫu cho mỗi kênh | Cơ sở phạm vi: | 60 S / div 20 ns / div ± (0,4% + 1 pixel) | Timebase chế độ: | Bình thường, cuộn, | Pre-kích hoạt: | Lên đến 10 đơn vị | Kích hoạt Nguồn: | Đầu vào 1 hoặc đầu vào 2 hoặc tự động lựa chọn | Trigger Mode: | Tự động Kết nối-View ™, Run miễn phí, và Shot đơn | | | Kết nối-và-Xem ™: | Tự động tiên tiến kích hoạt công nhận mẫu tín hiệu | | Tự động điều chỉnh timebase, kích hoạt và biên độ và hiển thị hình ảnh ổn định |
|
Memories | | 20 (màn hình, cài đặt, dữ liệu) |
|
Ghi âm | Ghi âm lần: | 4 phút đến 16 ngày (lựa chọn) | Tham số: | Chọn một hoặc hai tham số từ một trong các nhóm dưới đây: | | Volts / Amperes / Hertz | Power: | Watts, VA, VAR, PF, DPF, Tần số | | Sóng hài, THD, Volts (Fund. & Harmonic), A (F & H) Watts (F & H) | | Tần số (H),% (H) của tổng số, giai đoạn (H), KF | | Nhiệt độ | Kháng cự: | Sức đề kháng, Diode, liên tục, dung | Phạm vi: | Điện áp DC, DC hiện tại, AC điện áp, AC hiện tại, tần số, | | Độ rộng xung + hoặc - giai đoạn, chu kỳ Duty + hoặc -, Peak max, Peak min, Peak min-max, Crest Yếu tố |
|
Ghi | | * Rated EN 61010-1 600 V CAT III CSA |
|
