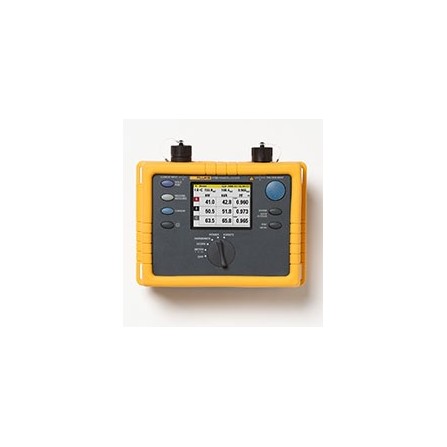

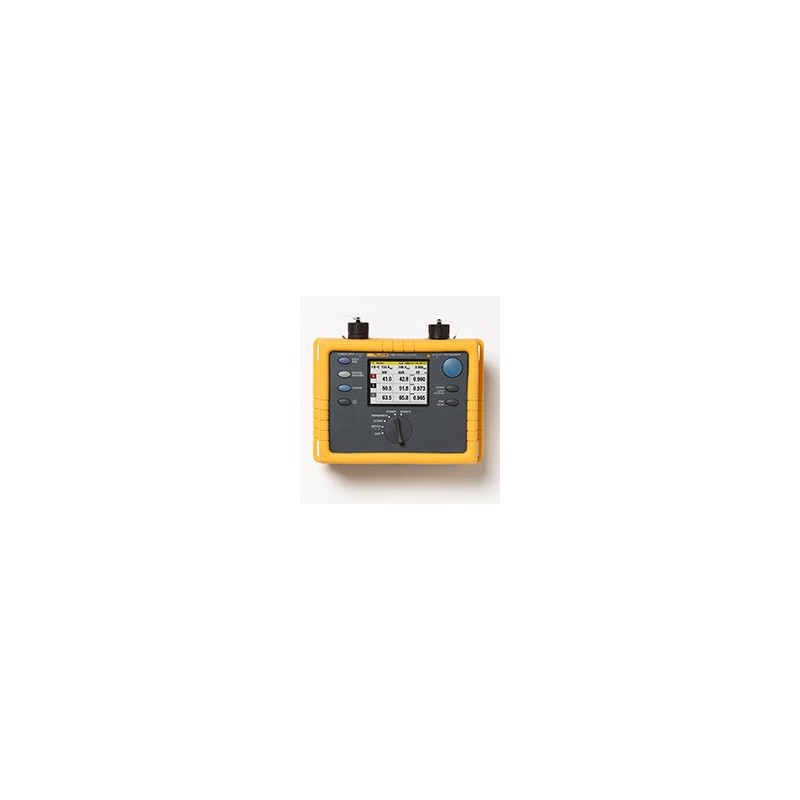

Thông số kỹ thuật |
Chung | Hiển thị: | ¼ VGA transmissive Màu Graphic hiển thị 320 x 240 Pixel với ánh sáng nền và độ tương phản bổ sung điều chỉnh, văn bản và đồ họa màu | Chất lượng: | Phát triển, thiết kế và sản xuất theo tiêu chuẩn DIN ISO 9001 | Bộ nhớ: | 4 MB bộ nhớ Flash, 3,5 MB cho dữ liệu đo | Giao diện: | RS-232 SUB-D ổ cắm; 115,2 k Baud, 8 bit dữ liệu, không có tính chẵn lẻ, 1 stop bit, bản cập nhật firmware là có thể với giao diện RS-232 (9 cực mở rộng cáp) | Tỷ lệ mẫu: | 10,24 kHz | Tần số: | 50 Hz hoặc 60 Hz, người dùng lựa chọn, với đồng bộ hóa tự động | Nguồn cung cấp: | Pin NiMH-pack, với ac adapter (15 V đến 20 V/0.8 A) | Thời gian hoạt động với pin: | Điển hình> 12 giờ mà không có đèn nền và> 6 giờ với ánh sáng nền cao | Kích thước: | 240 mm x 180 mm x 110 mm | Trọng lượng: | 1,7 kg, bao gồm cả pin |
|
Môi trường xung quanh điều kiện | Phạm vi nhiệt độ làm việc: | -10 ° C đến +50 ° C | Nhiệt độ bảo quản: | -20 ° C đến +60 ° C | Nhiệt độ hoạt động: | 0 ° C đến +40 ° C | Phạm vi nhiệt độ tham khảo: | 23 ° C ± 2 ° C | Lưu ý: | Các điều khoản trên được định nghĩa trong tiêu chuẩn châu Âu.Để tính toán các đặc điểm kỹ thuật ở bất kỳ điểm nào trong phạm vi nhiệt độ làm việc, sử dụng hệ số nhiệt độ dưới đây. | Hệ số nhiệt độ: | ± 0,1% của giá trị đo được mỗi ° C từ các tài liệu tham khảo | Nội tại lỗi: | Đề cập đến nhiệt độ tham chiếu, độ lệch tối đa được đảm bảo trong hai năm | Hoạt động báo lỗi: | Đề cập đến hoạt động phạm vi nhiệt độ, độ lệch tối đa được bảo hành hai năm | Khí hậu lớp: | C1 (IEC 654-1) -5 ° C đến +45 ° C, 5% đến 95% RH, không có sương | Nhà ở: | Cycoloy sốc và thermoplast bằng chứng đầu V0 loại (không cháy) với bao da bảo vệ cao su |
|
EMC | Phát thải: | IEC / EN 61326-1:1997 lớp B | Miễn dịch: | IEC / EN 61326-1:1997 |
|
An toàn | An toàn: | IEC 61.010-1 600 V CAT III, đôi hoặc gia cố cách điện, mức độ ô nhiễm 2 | Bảo vệ: | IP65; EN60529 (chỉ đề cập đến nhà ở chính mà không có ngăn chứa pin) | | Giá trị RMS được đo với độ phân giải 20 ms. |
|
V-rms wye đo lường | Phạm vi đo: | 57 V/66 V/110 V/120 V/127 V/220 V/230 V/240 V/260 V/277 V/347 V/380 V/400 V/417 V/480 V ac | Nội tại lỗi: | ± (0,2% của giá trị đo + 5 chữ số) | Hoạt động báo lỗi: | ± (0.5% mv + 10 chữ số) | Độ phân giải: | 0,1 V |
|
V-rms đồng bằng đo lường | Phạm vi đo: | 100 V/115 V/190 V/208 V/220 V/380 V/400 V/415 V/450 V/480 V/600 V/660 V/690 V/720 V/830 V ac | Nội tại lỗi: | ± (0.2% mv + 5 chữ số) | Hoạt động báo lỗi: | ± (0.5% mv + 10 chữ số) | Độ phân giải: | 0,1 V |
|
A-rms đo lường | Flexi đặt tôi nằm trong khoảng: | 15 A/150 A/3000 rms (sin) | Phạm vi kẹp hiện tại: | 1 A/10 A | Độ phân giải: | 0,01 A | Ranges | 150 A/3000 A và 1 A/10 A | Nội tại lỗi: | ± (0.5% mv + 10 chữ số) | Hoạt động báo lỗi: | ± (1% mv + 10 chữ số) | Ranges | 15 A | Nội tại lỗi: | ± (0.5% mv + 20 chữ số) | Hoạt động báo lỗi: | ± (1% mv + 20 chữ số) | | Các lỗi của thiết bị thăm dò hiện tại không được xem xét. |
|
Bằng cách sử dụng Flexi-Set | Flexi Đặt đo lỗi: | ± (2% của mv + 10 chữ số) | Vị trí ảnh hưởng: | ± (3% mv + 10 chữ số) | CF (điển hình): | 2,83 | Lưu ý: | Khi sử dụng Flexi Set, xin vui lòng chắc chắn rằng vị trí dẫn đối diện với Flexi Set-lock |
|
Đo công suất (P - Active, S - biểu kiến, Q-phản ứng, D - Xuyên tạc | Phạm vi đo: | V rms và đo lường rms | | Lỗi điện được tính toán bằng cách thêm các lỗi của điện áp và hiện tại | | Các lỗi do hệ số công suất PF | | Quy định lỗi x (1 - [PF]) | | Phạm vi tối đa với phạm vi điện áp 830 V khoảng đồng bằng kết nối và 3000 hiện nay là 2,490 MW, giá trị cao hơn hiển thị có thể khi sử dụng điểm và CT với tính năng tỷ lệ | Nội tại lỗi: | ± (0,7% của mv 15 chữ số) | Độ phân giải: | 1 kW | Hoạt động báo lỗi: | ± (1,5% mv + 20 chữ số) | | Phạm vi điển hình với phạm vi điện áp 230 kết nối V wye và 150 A phạm vi hiện tại là 34,50 KW. | Nội tại lỗi: | ± (0,7% của mv 15 chữ số) | Độ phân giải: | 1 W đến 10 W | Hoạt động báo lỗi: | ± (1,5% mv + 20 chữ số) | | Các lỗi của các cảm biến hiện tại mình đã không được xem xét. |
|
Đo lường năng lượng (kWh, kVAh, kVARh) | Nội tại lỗi: | ± (0,7% mv + F biến thể lỗi * + 15 chữ số) | Độ phân giải: | 1 W đến 10 W | Hoạt động báo lỗi: | ± (1,5% mv + F biến thể lỗi * + 20 chữ số) | | * Tần số biến thể lỗi |
|
PF (hệ số công suất) | Phạm vi: | 0,000 để 1,000 | Độ phân giải: | 0,001 | Độ chính xác: | ± 1% toàn thang đo |
|
Đo tần số | Phạm vi đo: | 46 Hz đến 54 Hz và 56 Hz đến 64 Hz | Nội tại lỗi: | ± (0.2% mv + 5 chữ số) | Hoạt động báo lỗi: | ± (0.5% mv + 10 chữ số) | Độ phân giải: | 0,01 Hz |
|
Sóng hài | Phạm vi đo: | 50 hài hòa (<50% của nom) |
|
Độ chính xác | Vm, Im, THDV, THDi: | IEC 61000-4-7:2002, Class II | Vm ≥ 3% Vn: | ± 5% Vm | Vm <3% Vnom: | ± 0,15% Vnom | Im ≥ 10% Inom: | ± 5% Im | Im <10% Inom: | ± 0 5% Inom | THDV: | THD <3% ± 0,15% tại Vnom cho THD ≥ 3% ± 5% tại Vnom | THDi: | THD <10% ± 0,5% tại Inom cho THD ≥ 10% ± 5% tại Inom | Vnom: | Dải điện áp bình thường | Inom: | Danh nghĩa hiện hành phạm vi | | Vm và Im được đo giá trị của m hài hòa |
|
Sự kiện | | Phát hiện xuống thấp, điện áp, sưng và bị gián đoạn điện áp điện áp với độ phân giải 10 ms và lỗi đo của nửa sóng sin thời gian rms. | Nội tại lỗi: | ± (1% mv + 10 chữ số) | Hoạt động báo lỗi: | ± (2% của mv + 10 chữ số) | Độ phân giải: | 0,1 V |
|
