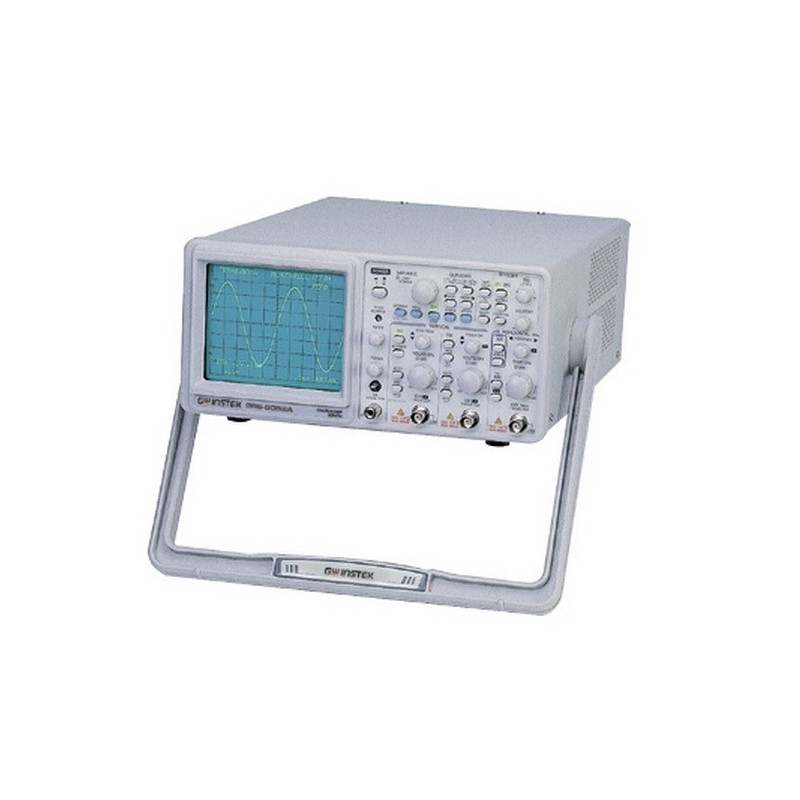

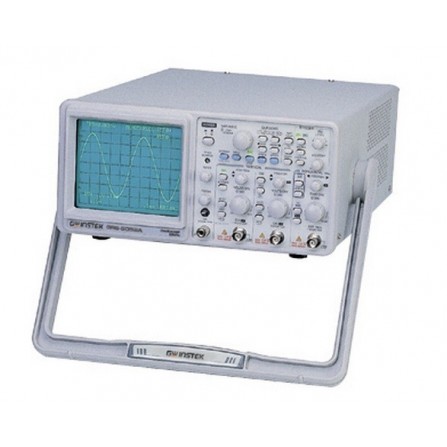

Máy hiện sóng GW-Instek GOS-653G

CRT

Loại

6-inch có hình chữ nhật loại lưới địa lý nội bộ
0%, 10%, 90% và 100% đánh dấu.
8 x 10 div (1div = 1cm)

Đẩy mạnh tiềm năng

12kV

Bôi lên

Điều chỉnh liên tục

Z-trục đầu vào


Trở kháng đầu vào: xấp xỉ. 5kΩ
Độ nhạy: Trên 3Vp-p
Bandwidth: DC ~ 5MHz

ĐỨNG HỆ THỐNG

Độ nhạy

5mV ~ 5V/div ± 3%, 1mV ~ 2mV/div ± 5%

Băng thông

DC ~ 50MHz
DC ~ 15MHz tại 1 ~ 2mV/div

Tăng thời gian

7ns (23.3ns cho 1 ~ 2mV/div)

Tín hiệu trễ

cạnh hàng đầu có thể được theo dõi (GOS-653G chỉ)

Trở kháng đầu vào

Approx. 1MΩ

Input Coupling

AC, DC, GND

Dọc Chế độ


CH1, CH2, DUAL, ADD, CH2 INV
(Dual ALT tự động chuyển đổi và CHOP)

NGANG HỆ THỐNG

A (chính) thời gian quét

0.1μs ~ 0.5s/div ± 3%
100ns ~ 50ms/div ± 5% (x 10 MAG)
10ns ~ 50ns ± 8% (x 10 MAG)

B (sự chậm trễ) Sweep Thời gian

0.1μs ~ 0.5ms/div ± 3%
100ns ~ 50μs/div ± 5% (x 10 MAG)
10ns ~ 50ns/div ± 8% (x 10 MAG)

Thời gian trễ

1μs ~ 5ms/div ± 5% (GOS-653G chỉ)

Thời gian trì hoãn Jitter

Hơn 1:10000 (GOS-653G chỉ)

Kích hoạt

Trigger Mode

AUTO, NORM, SINGLE

Kích hoạt Nguồn

CH1, CH2, ALT, LINE, EXT

Kích hoạt Coupling

AC, DC, HF rej, TV

Kích hoạt Slope

"+" Hoặc "-"

XY HOẠT ĐỘNG

Độ nhạy

5mV ~ 5V/div ± 4%

X-trục băng thông

DC ~ 2MHz

Giai đoạn Lỗi

3 ° hoặc ít hơn từ DC ~ 100kHz

Tín hiệu đầu ra

CH1 Tín hiệu ra

Điện áp: approx. 50mV/div vào 50Ω

Calibrator đầu ra

1kHz Square sóng, 2Vpp ± 2%

Nguồn điện

AC 100V / 120V / 220V / 230V ± 10%, 50Hz / 60Hz

Kích thước và trọng lượng

310 (W) x 150 (H) x 455 (D) mm; Approx. 8.2kg
