Đặc điểm kỹ thuật | ||||||||||

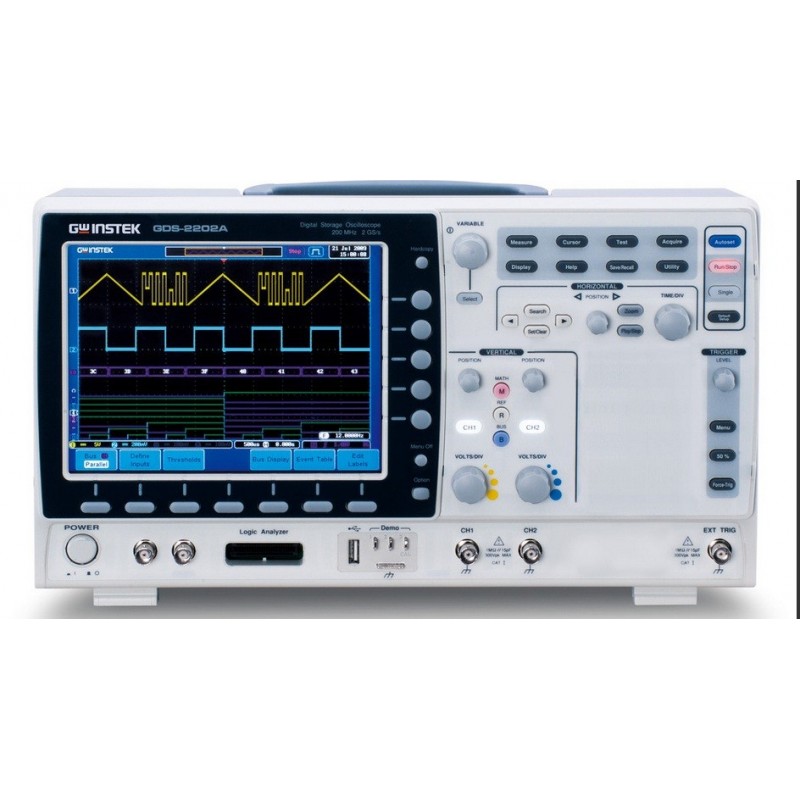

| GDS-2072A | GDS-2074A | GDS-2102A | GDS-2104A | GDS-2202A | GDS-2204A | GDS-2302A | GDS-2304A | ||
Kênh | 2ch + Ext | 4ch + Ext | 2ch + Ext | 4ch + Ext | 2ch + Ext | 4ch + Ext | 2ch + Ext | 4ch + Ext | ||
Băng thông | DC ~ 70MHz | DC ~ 70MHz | DC ~ 100MHz | DC ~ 100MHz | DC ~ 200MHz | DC ~ 200MHz | DC ~ 300MHz | DC ~ 300MHz | ||
Tăng thời gian | 5ns | 5ns | 3.5ns | 3.5ns | 1.75ns | 1.75ns | 1.17ns | 1.17ns | ||
Băng thông giới hạn | 20MHz | 20MHz | 20MHz | 20MHz | 20M/100MHz | 20M/100MHz | 20M/100M | 20M/100M | ||
Vertical | ||||||||||
Nghị quyết | 8 bit | |||||||||
: 1mV * ~ 10V/div (*: khi quy mô theo chiều dọc được thiết lập để 1mv/div, giới hạn băng thông sẽ được thiết lập để 20MHz tự động) | ||||||||||
Input Coupling | AC, DC, GND | |||||||||
Trở kháng đầu vào | 1MΩ / / 16pF khoảng. | |||||||||
DC Gain Độ chính xác |
± (3% X | Readout | + 0.1div + 1mV) khi 2mV/div hoặc lớn hơn được chọn ± (5% X | Readout | + 0.1div + 1mV) khi 1mV/div được chọn;
| |||||||||
Polarity | Thường & Invert | |||||||||
Điện áp đầu vào tối đa | 300V (DC + AC Peak), CAT I | |||||||||
Offset phạm vi vị trí | 1mV/div ~ 20mV/div: ± 0.5V | |||||||||
50mV/div ~ 200mV/div: ± 5V | ||||||||||
500mV/div ~ 2V/div: ± 25V | ||||||||||
5V ~ 10V/div: ± 250V | ||||||||||
Dạng sóng tín hiệu Process | +, -, ×, ÷, FFT, FFTrms, d / dt, ∫ dt, √ | |||||||||
| FFT: Spectral độ lớn. Đặt FFT Vertical Scale tuyến tính RMS hoặc dBV RMS, và cửa sổ FFT để Rectangular, Hamming, Hanning, hoặc Blackman-Harris. | |||||||||
Kích hoạt | ||||||||||
Nguồn | CH1, CH2, CH3, CH4, Line, EXT, D0-D15 ** | |||||||||
* Bốn mô hình kênh; ** Logic Analyzer lựa chọn duy nhất | ||||||||||
Trigger Mode | Tự động (hỗ trợ chế độ Roll 100 ms / div và chậm hơn), Normal, Độc thân | |||||||||
Kích hoạt Loại | Edge, rộng xung, Video, Runt xung, Rise & Fall, thay thế, TME ra, tổ chức sự kiện-Delay (1 ~ 65.535 sự kiện), Thời gian-Delay (10ns ~ 10S), * logic, Bus * (* với DS2-08LA DS2-16LA tùy chọn) | |||||||||
Holdoff phạm vi | 10ns ~ 10s | |||||||||
Khớp nối | AC, DC, LF rej. , HF rej. , Ồn rej. | |||||||||
Độ nhạy | DC ~ 100MHz xấp xỉ. 1div hoặc 1.0mV | |||||||||
| 100MHz ~ 200MHz Approx. 1.5div hoặc 15mV | |||||||||
| 200MHz ~ 300MHz Approx. 2div hoặc 20mV | |||||||||
Bên ngoài Kích hoạt | ||||||||||
Phạm vi | ± 15V | |||||||||
Độ nhạy | DC ~ 100MHz xấp xỉ. 100mV | |||||||||
100MHz ~ 200MHz Approx. 150mV | ||||||||||
200MHz ~ 300MHz Approx. 150mV | ||||||||||
Trở kháng đầu vào | 1MΩ ± 3% ~ 16pF | |||||||||
Ngang | ||||||||||
Dải thời gian cơ bản | 1ns/div ~ 100s/div (1-2-5 increments) | |||||||||
ROLL: 100ms/div ~ 100s/div | ||||||||||
Pre-kích hoạt | Div tối đa 10 | |||||||||
Post-trigger | 1000 div tối đa. | |||||||||
Độ chính xác | ± 20 ppm trong bất kỳ 1 ≥ khoảng thời gian ms | |||||||||
Real Time Sample Rate | Max: 2GSa / s. | |||||||||
ET Sample Rate | 100GSa / s tối đa cho tất cả các mô hình | |||||||||
Ghi Length | Max: 2Mpts | |||||||||
Mua lại chế độ | Normal, Trung bình, Peak Detect, Độc thân | |||||||||
Đỉnh phát hiện | 2ns (điển hình) | |||||||||
Trung bình | lựa chọn từ 2 đến 256 | |||||||||
XY gọn | ||||||||||
X-Axis đầu vào | Channel 1; Channel 3 * | |||||||||
* Bốn mô hình kênh chỉ | ||||||||||
Y-Axis đầu vào | 2 kênh Channel 4 * | |||||||||
| * Bốn mô hình kênh chỉ | |||||||||
Phase Shift | ± 3 ° tại 100kHz | |||||||||
Con trỏ và Đo lường | ||||||||||
Cursors |
Biên độ, thời gian, Gating có sẵn; Đơn vị tính: Giây (s), Hz (1 / s), giai đoạn (độ), Khẩu phần (%) | |||||||||
Tự động đo lường | 36 bộ: Vn-Pk, Max, Min, biên độ, cao, thấp, trung bình, chu kỳ trung bình, RMS, Cycle RMS, Khu, Khu Cycle, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Tần số, Chu kỳ, RiseTime, FallTime, + Chiều rộng , Width, Duty Cycle, xung +,-xung, Edges +, Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF giai đoạn | |||||||||
Chức năng Control Panel | Cursors đo lường | |||||||||
Auto counter | 6 chữ số, phạm vi từ 2Hz tối thiểu băng thông đánh giá | |||||||||
Autoset | Single-nút, tự động cài đặt tất cả các kênh cho các hệ thống dọc, ngang và kích hoạt, lùi lại Autoset | |||||||||
Lưu Thiết lập | 20set | |||||||||
Lưu dạng sóng | 24set | |||||||||
Hiển thị | ||||||||||
TFT LCD Loại | 8 "TFT LCD hiển thị màu SVGA | |||||||||
Hiển thị Nghị quyết | 800 ngang × 600 điểm ảnh theo chiều dọc (SVGA) | |||||||||
Interpolation | Sin (x) / x & Thời gian lấy mẫu tương đương | |||||||||
Dạng sóng hiển thị | Dots, vectơ, kiên trì biến (16ms ~ 10s), kiên trì vô hạn | |||||||||
Dạng sóng Tốc độ cập nhật | 80.000 dạng sóng trong một giây, tối đa | |||||||||
Hiển thị lưới địa lý | 8 x 10 đơn vị | |||||||||
Giao diện | ||||||||||
RS232C | DB-9 male connector X1 | |||||||||
USB Port | USB 2.0 tốc độ cao máy chủ cổng X2, USB tốc độ cao 2.0 thiết bị cổng X1 | |||||||||
Cổng Ethernet | RJ-45 kết nối, tốc độ 10/100Mbps với HP Auto-MDIX (tùy chọn) | |||||||||
Go-Nogo BNC | 5V Max/10mA TTL mở thu sản lượng | |||||||||
Cảng SVGA Video của bạn | SVGA đầu ra (tùy chọn) | |||||||||
GPIB | GPIB module (tùy chọn) | |||||||||
Kensington (US) Khóa | Phía sau bảng điều khiển an ninh khe cắm kết nối với khóa Kensington theo phong cách tiêu chuẩn. | |||||||||
Logic Analyzer | ||||||||||
Sample Rate | 500MSa / s | |||||||||
Băng thông | 200MHz | |||||||||
Ghi Length | 2M tối đa | |||||||||
Đầu vào Channels | 16 kỹ thuật số (D15 - D0) hoặc 8 Digital (D7 ~ D0) | |||||||||
Kích hoạt loại | Edge, Pattern, Pulse Width, Serial xe buýt (I2C, SPI, UART), song song | |||||||||
Ngưỡng | Quad-D0 ~ D3, D4 ~ D7, D8 ~ D11, D12 ~ D15 * (*: DS2-16LA) | |||||||||
Ngưỡng lựa chọn | TTL, CMOS, ECL, PECL, User Defined | |||||||||
Ngưỡng chính xác | ± 100mV | |||||||||
Threshold người dùng xác định Phạm vi | ± 10V | |||||||||
Điện áp đầu vào tối đa | ± 40 V | |||||||||
Điện áp Swing tối thiểu | ± 500 mV | |||||||||
Trở kháng đầu vào | 101K Ohm thăm dò loading 8pF | |||||||||
Độ phân giải dọc | 1 bit | |||||||||
Linh tinh | ||||||||||
Trình đơn đa ngôn ngữ | Có sẵn | |||||||||
On-đường dây trợ giúp | Có sẵn | |||||||||
Giờ đồng hồ | Thời gian và ngày, Cung cấp Date / Time cho dữ liệu đã lưu | |||||||||
Kích thước | 380mmX220mmX145mm | |||||||||
Trọng lượng | 4.2kg | |||||||||
