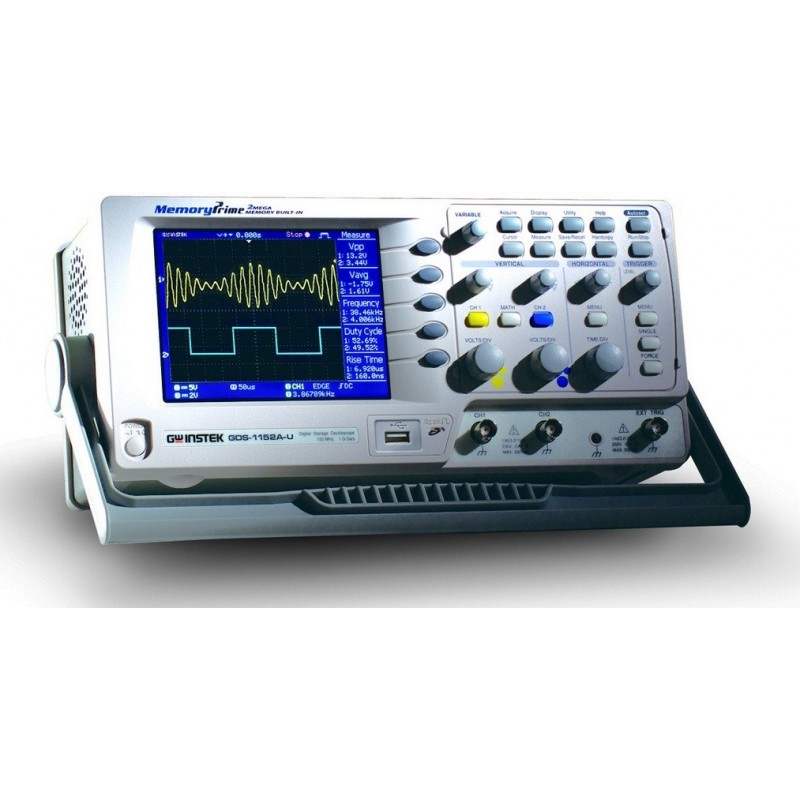

Máy hiện sóng GW-Instek GDS-1152A-U

GDS-1072A-U

GDS-1102A-U

GDS-1152A-U

ĐỨNG

Kênh

2

2

2

Băng thông

DC ~ 70MHz (-3dB)

DC ~ 100MHz (-3dB)

DC ~ 150MHz (-3dB)

Tăng thời gian

<5ns Approx.

<3.5ns Approx.

<2.3ns Approx.

Độ nhạy

2mV/div ~ 10V/div (1-2-5 increments)

Độ chính xác

± (3% x | Readout | + 0,1 div + 1mV)

Input Coupling

AC, DC & đất

Trở kháng đầu vào

1MΩ ± 2%, ~ 15pF

Polarity

Thường & Invert

Tối đa đầu vào

300V (DC + AC cao điểm), CATII

Dạng sóng tín hiệu Process

+, -, X, FFT, FFTrms, Zoom FFT

Bù đắp Phạm vi


2mV/div ~ 50mV/div: ± 0.4V
100mV/div ~ 500mV/div: ± 4V
1V/div ~ 5V/div: ± 40V
10V/div: ± 300V

Băng thông giới hạn

20MHz (-3dB)

Kích hoạt

Nguồn

CH1, CH2, Line, EXT

Chế độ

Auto, Normal, Single, TV, Edge, Pulse Width

Khớp nối

AC, DC, LF rej. , HF rej. , Ồn rej.

Độ nhạy

DC ~ 25MHz: Approx. 0.5div hoặc 5mV;
25MHz ~ 70/100/150MHz: Approx. 1.5div hoặc 15mV

EXT TRIGGER

Phạm vi

± 15V

Độ nhạy

DC ~ 25MHz: ~ 50mV; 25M ~ 70/100/150MHz: ~ 15mV

Trở kháng đầu vào

1MΩ ± 2%, ~ 15pF

Tối đa đầu vào

300V (DC AC cao điểm), CATII

NGANG

Phạm vi

~ 50s/div 1ns/div (1-2.5-5 increments); ROLL: 50ms/div ~ 50s/div

Chế độ

Chính, cửa sổ, cửa sổ Phóng to, Roll, XY

Độ chính xác

± 0,01%

Pre-Trigger

Div tối đa 10

Post-Trigger

1000 div

XY CHẾ ĐỘ

X-Axis đầu vào

Channel 1

Y-Axis đầu vào

Kênh 2

Phase Shift

± 3 ° tại 100kHz

TÍN HIỆU THU

Real-Time Sample Rate

1GSa / s tối đa

Tương đương Sample Rate

25GSa / s tối đa

Độ phân giải dọc

8 Bit

2 Mega điểm tối đa

Mua lại chế độ

Bình thường, Peak Detect, trung bình

Đỉnh phát hiện

10ns (500ns/div ~ 10s/div)

Trung bình

2, 4, 8, 16, 32, 64, 128, 256

Con trỏ và đo lường

Điện áp đo lường

Vpp, Vamp, Vavg, Vrms, VHI, VLO, Vmax, VMIN, Rise Preshoot / vượt qua, Fall Preshoot / vượt qua

Thời gian đo lường

Thường, Chu kỳ, tăng thời gian, mùa thu thời gian, Chiều rộng Tích cực, tiêu cực rộng, Duty Cycle

Cursors Đo lường

Sự khác biệt giữa con trỏ điện áp (V)
Thời gian khác biệt giữa con trỏ (T)

Auto Counter


Độ phân giải: 6 chữ số
chính xác: 2%
Nguồn Tín Hiệu: Tất cả các nguồn kích hoạt có sẵn, ngoại trừ kích hoạt chế độ Video

ĐIỀU CHỈNH PROBE BỒI THƯỜNG TÍN HIỆU

Dải tần số

1kHz ~ 100kHz, 1kHz/STEP

Chu kỳ Phạm vi

5% ~ 95%, 5% / STEP

BẢNG ĐIỀU KHIỂN CHỨC NĂNG

Autoset

Điều chỉnh VOLT / DIV dọc, ngang TIME / DIV, và mức độ Kích hoạt tự động

Lưu Thiết lập

Lên đến 15 bộ các điều kiện đo

Lưu dạng sóng

15 bộ của dạng sóng

DISPLAY

TFT LCD Loại

5,7 inch

Hiển thị Nghị quyết

234 (theo chiều dọc) x 320 (ngang) Dots

Hiển thị lưới địa lý

8 x 10 đơn vị

Hiển thị Độ sáng

Điều chỉnh

INTERFACE

Thiết bị USB

USB1.1 & 2.0 tốc độ đầy đủ tương thích (Máy in Pictbridge Khả năng tương thích được hỗ trợ)

USB Host

Hình ảnh (BMP), dạng sóng dữ liệu (CSV), và thiết lập (SET)

Nguồn điện

Đường Phạm vi điện áp

AC 100V ~ 240V, 48Hz ~ 63Hz, tự động lựa chọn

KHÁC

Multi-Language Menu

Có sẵn

Trên màn hình Trợ giúp

Có sẵn

Kích thước và trọng lượng

310 (W) x 142 (H) x 140 (D) mm, xấp xỉ. 2,5 kg
