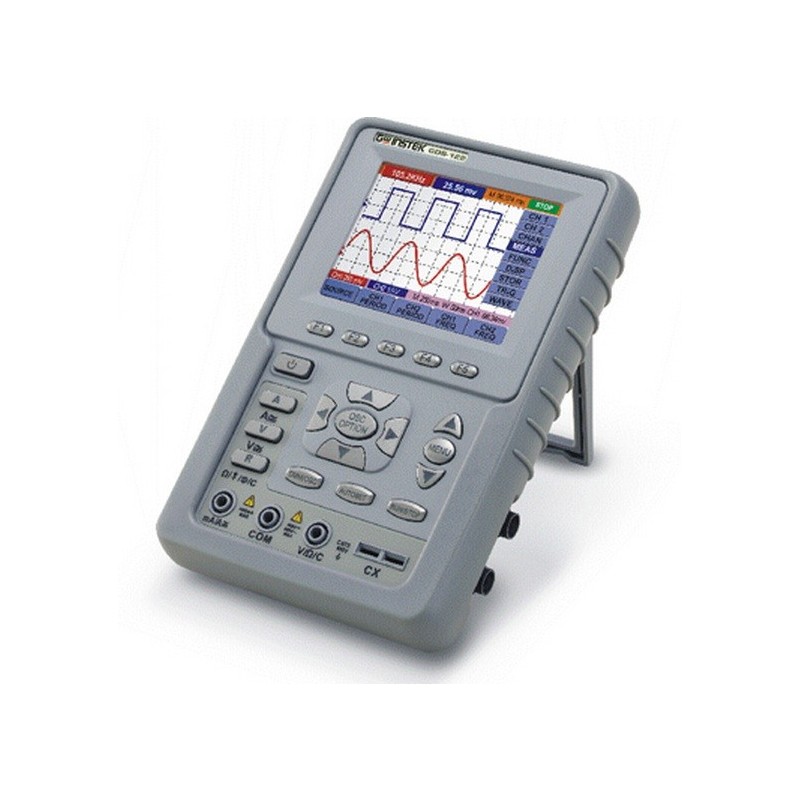

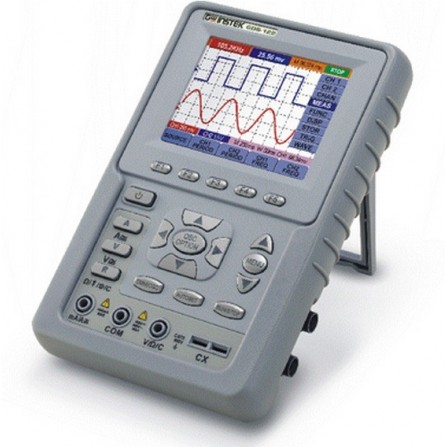

Máy hiện sóng GW-Instek GDS-122

ĐỨNG

Kênh

2

Analog Bandwidth

20MHz

Duy nhất băng thông

Đầy đủ băng thông

Tăng thời gian

17.5ns

Độ nhạy

5mV/div ~ 5V/div tại đầu vào BNC

DC Gain Độ chính xác

± 5%

DC Độ chính xác

± (5% đọc + 0.05div): trung bình lấy mẫu

Analog Digital Chuyển đổi Nghị quyết

8 bit, đồng bộ lấy mẫu trên cả hai kênh

Displacement Phạm vi

± 50V (500mV ~ 5V), ± 1V (5mV ~ 200mV)

Đáp ứng tần số thấp AD Coupling,-3dB

± 5Hz tại đầu vào BNC

Kích hoạt

Nguồn

CH1, CH2

Kích hoạt Sensitivity

2div, giá trị đỉnh-đỉnh

Kích hoạt cạnh nhạy kích hoạt

DC coupling: 1div (băng thông)
AC khớp nối: tương tự như các khớp nối DC (≧ 50Hz)

Dải kích hoạt Cấp

± 6div từ trung tâm màn hình

Kích hoạt mức độ chính xác

± 0.3div điển hình

Kích hoạt rẽ

655div (pre-kích hoạt), 4div (post-kích hoạt)

Cài đặt mức độ 50%

Tín hiệu đầu vào ≧ 50Hz (điển hình)

Video của trigger

NTSC, PAL, SECAM (bất kỳ dòng hoặc tần số)

NGANG

Tần số mẫu

10S / s ~ 100ms / s

Waveform Interpolation

sinx / x

Ghi Length

6k điểm trên mỗi kênh

Tốc độ quét

5ns/div ~ 5s/div, 1-2.5-5 bước

Tỷ lệ lấy mẫu chính xác và Rơle thời gian

± 100ppm (≧ 1ms)

Độ chính xác khoảng thời gian (băng thông)

Duy nhất: ± (1 lấy mẫu khoảng thời gian + 100ppm x đọc + 0.6ns)
Trung bình> 16: ± (1 khoảng thời gian lấy mẫu + 100ppm x đọc + 0.4ns)

VÀO

Input Coupling

DC, AC

Trở kháng đầu vào

1MΩ ± 2%, kết nối song song với 20pF ± 3PF

Probe Sự suy giảm hệ số

1X, 10X, 100X, 1000X

Điện áp đầu vào tối đa

400V (đỉnh)

Thời gian kênh trễ

150ps (điển hình)

LẤY MẪU

Lấy mẫu chế độ

Bình thường, Peak Detect, trung bình

Tần số mẫu

100MSa / s

Đo lường

Cursor Đo lường

Điện áp khác nhau và sự khác biệt về thời gian giữa con trỏ

Auto Đo lường

Peak-to-cao điểm, Trung bình, Root có nghĩa là vuông, tần số, chu kỳ

Vạn năng Thông số kỹ thuật

Trở kháng đầu vào

10MΩ

Điện áp

VDC: 400mV, 4V, 400V ± (1% + 1digit)
VDC: 4V, 40V, 400V ± (1% + 3digits)

Điện áp đầu vào tối đa

DC 400V, AC 400V (ảo giá trị)

Tần số

40Hz ~ 400Hz

Dòng DC

40mA, 400mA ± (1,5% + 1digit), 20A ± (3% + 3digits)

Dòng AC

40mA ± (1,5% + 3digits), 400mA ± (2% + 1digit), 20A ± (5% + 3digits)

Trở kháng

400Ω ± (1% + 3digits), 4kΩ, 40kΩ, 400kΩ, 4MΩ ± (1% + 1digit), 40MΩ ± (1,5% + 3digits)

Điện dung

51.2nF ~ 100uF ± (3% + 3digits)

Diode

0V ~ 1.5V on / off đo <50Ω (± 30Ω) tiếng bíp

Các thông số kỹ thuật chung

Màn hình

Màu 3,8 "hiển thị tinh thể lỏng

Hiển thị Nghị quyết

320 (ngang) x 240 (dọc) pixels

Màu sắc hiển thị

4096 màu

Nguồn cung cấp

100 ~ 240VAC, 50Hz, CATII

Công suất tiêu thụ

<6W

Nhiệt độ hoạt động

Pin hoạt động: 0 ~ 50 ℃ (32 ~ 122F)
Power adapter hoạt động: 0 ~ 40 ℃ (32 ~ 104F)

Kích thước và trọng lượng

180 x 115 x 40 mm, xấp xỉ 0.69kg
