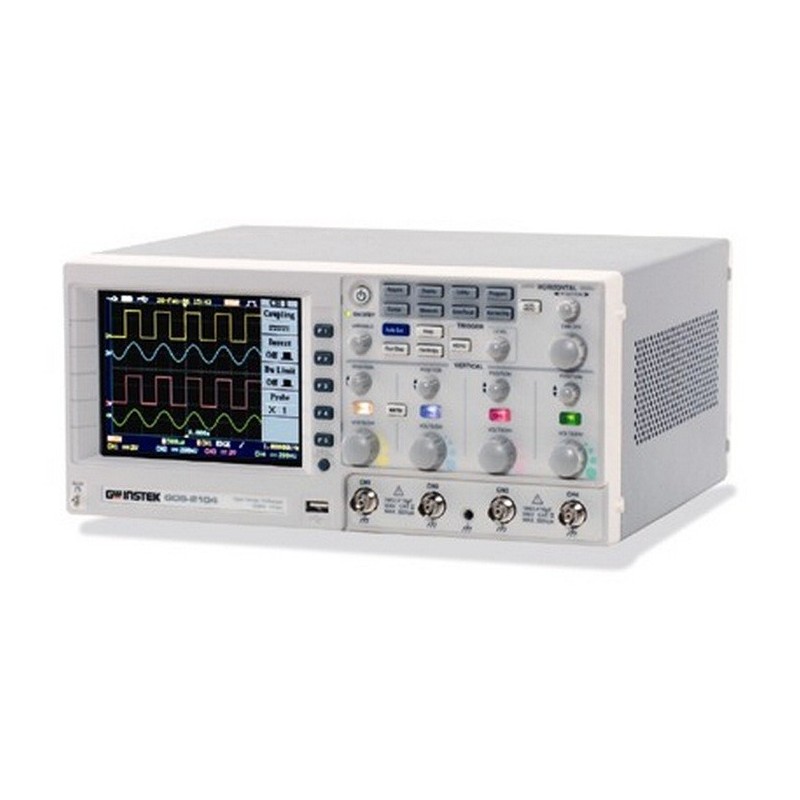

Máy hiện sóng GW-Instek GDS-2204

GDS-2062/2064

GDS-2102/2104

GDS-2202/2204

ĐỨNG

Kênh

2/4

2/4

2/4

Băng thông

DC ~ 60MHz (-3dB)

DC ~ 100MHz (-3dB)

DC ~ 200MHz (-3dB)

Tăng thời gian

5.8ns Approx.

3.5ns Approx.

1.75ns Approx.

Độ nhạy

2mV/div ~ 5V/div (1-2-5 increments)

Độ chính xác

± (3% x | Readout | 0,05 div x Volts / div 0,8 mV)

Input Coupling

AC, DC & đất

Trở kháng đầu vào

1MΩ ± 2%, ~ 16pF

Polarity

Thường & Invert

Tối đa đầu vào

300V (DC + AC cao điểm), CATII

Dạng sóng tín hiệu Process

+, -, FFT

Bù đắp Phạm vi


2mV/div ~ 20mV/div: ± 0.5V
50mV/div ~ 200mV/div: ± 5V
500mV/div ~ 2V/div: ± 50V
5V/div: ± 300V

Băng thông giới hạn

20MHz (-3dB)

Kích hoạt

Nguồn

CH1, CH2, CH3, CH4, Line

Chế độ

Auto-Level, Auto, Normal, Độc thân, truyền hình, Edge, Pulse Width

Khớp nối

AC, DC, LF rej. , HF rej. , Ồn rej.

Độ nhạy

DC ~ 25MHz: Approx. 0.5div hoặc 5mV
25MHz ~ 200MHz: Approx. 1div hoặc 10mV

NGANG

Phạm vi

1ns/div ~ 10s/div (1-2-5 increments)
ROLL: 250ms/div ~ 10s/div

Chế độ

Chính, cửa sổ, cửa sổ Phóng to, Roll, Scan, XY

Độ chính xác

± 0,01%

Pre-Trigger

20 div tối đa

Post-Trigger

1000 div

XY CHẾ ĐỘ

X-Axis đầu vào

Channel 1

Y-Axis đầu vào

Kênh 2

Phase Shift

± 3 ° tại 100kHz

TÍN HIỆU THU

Real-Time Sample Rate

1GSa / s tối đa

Tương đương Sample Rate

25GSa / s tối đa

Độ phân giải dọc

8 Bit

Ghi Length

25K điểm tối đa

Mua lại chế độ

Bình thường, Peak Detect, trung bình

Đỉnh phát hiện

10ns

Trung bình

2, 4, 8, 16, 32, 64, 128, 256

Con trỏ và đo lường

Điện áp đo lường

Vpp, Vamp, Vavg, Vrms, VHI, V l o, Vmax, VMIN Rise Preshoot / vượt qua, Fall Preshoot / vượt qua

Thời gian đo lường

Thường, Chu kỳ, tăng thời gian, mùa thu thời gian, Chiều rộng Tích cực, tiêu cực rộng, Duty Cycle

Trì hoãn Đo lường

Tám loại đo lường sự chậm trễ

Cursors Đo lường

Điện áp khác nhau giữa con trỏ (ΔV) Thời gian khác biệt giữa con trỏ (ΔT)

Auto Counter


Độ phân giải: 6 chữ số
Độ chính xác: ± 2%
Nguồn Tín Hiệu: Tất cả các nguồn kích hoạt có sẵn, ngoại trừ kích hoạt chế độ Video

BẢNG ĐIỀU KHIỂN CHỨC NĂNG

Autoset

Tự động điều chỉnh VOLTS / DIV dọc, ngang TIME / DIV, và mức độ Kích hoạt

Lưu Thiết lập

Lên đến 20 bộ các điều kiện đo

Lưu dạng sóng

24 bộ của dạng sóng

DISPLAY

TFT LCD Loại

5,6 inch

Hiển thị Nghị quyết

234 (theo chiều dọc) x 320 (ngang) Dots

Hiển thị lưới địa lý

8 x 10 đơn vị; 8 x 12 sư đoàn (đơn off)

Hiển thị Độ sáng

Điều chỉnh

INTERFACE

Go / Output Nogo

5V Maximum/10mA TTL mở thu sản lượng

RS-232 Interface

DB 9-pin male DTE giao diện RS-232

GPIB giao diện (Option)

Lập trình đầy đủ với IEEE 488,2 tuân thủ

USB

USB Host / Device 2.0 tốc độ đầy đủ được hỗ trợ

Nguồn điện

Đường Phạm vi điện áp

AC 100V ~ 240V, 48Hz ~ 63Hz, tự động lựa chọn

Pin (Tùy chọn)


Pin: pin Li-Ion 10.8V
Phí Thời gian: 8 giờ (Power ON)
Thời gian hoạt động: 3 giờ, tùy thuộc vào điều kiện vận hành

KHÁC

Multi-Language Menu

Có sẵn

Hỗ trợ trực tuyến

Có sẵn

Giờ đồng hồ

Thời gian và ngày, Cung cấp Date / Time cho dữ liệu đã lưu

Kích thước và trọng lượng

310 (W) x 142 (H) x 254 (D) mm; Approx. 4.3kg
