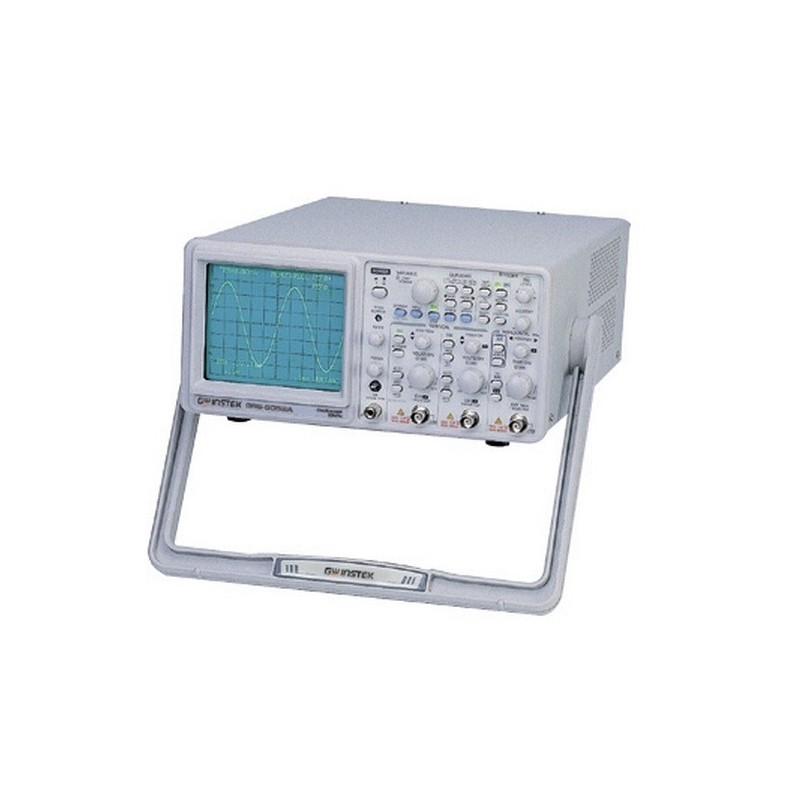

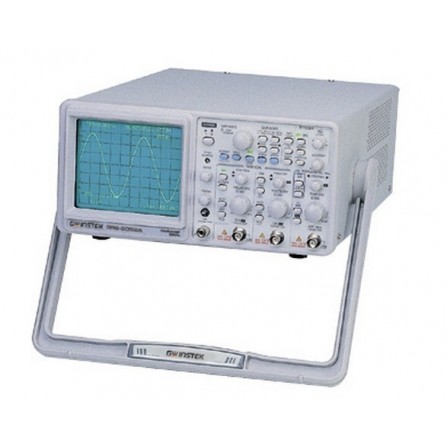

Máy hiện sóng GW-Instek GOS-6051

CRT

Loại

6-inch hình chữ nhật loại với lưới địa lý nội bộ,
0%, 10%, 90%, đánh dấu 100%. 8 x10 div (1div = 1cm)

Đẩy mạnh tiềm năng

GOS-6051/6050: approx.10kV; GOS-6031/6030: approx. 2KV

Bôi lên

Cung cấp (GOS-6051/6031)

Theo dõi Rotation

Cung cấp

Z-trục đầu vào

Độ nhạy sáng: ít nhất là 5V; Polarity: tích cực đi đầu vào giảm ntensity
Có thể sử dụng dải tần số: DC để 2MHz, Max. điện áp đầu vào: 30V (DC + AC peak) tại 1kHz hoặc ít
trở đầu vào: GOS-6051/6050: approx.33kΩ; GOS-6031/6030: approx.47kΩ

ĐỨNG HỆ THỐNG

Độ nhạy và độ chính xác

1mV ~ 2mV/div ± 5%, 5mV ~ 20V/div ± 3%, 14 bước hiệu chuẩn theo 1-2-5 chuỗi

Vernier Vertical Sensitivity

Biến thiên liên tục 1/2.5 hoặc ít hơn của bảng điều khiển cho thấy giá trị

Băng thông (-3dB) và tăng thời gian

Điện áp đầu vào tối đa

400V (DC + AC peak) tại 1kHz hoặc ít hơn

Input Coupling

AC, DC, GND

Trở kháng đầu vào

1MΩ ± 2% / / xấp xỉ. 25pF

Vertical chế độ

CH1, CH2, DUAL (CHOP, ALT), ADD, CH2 INV

Chop Tần số

Approx. 250kHz

Dynamic Range

GOS-6051/6050: 8 div 40MHz, 6div 50MHz; GOS-6031/6030: 8 div ở 20MHz, 6div tại 30MHz

NGANG HỆ THỐNG

Thời gian quét

0.2μs ~ 0.5s/div, 20 bước lựa chọn trong 1-2-5 trình tự, biến kiểm soát liên tục giữa các giai đoạn ít nhất là 1: 2,5

Độ chính xác

± 3%, ± 5% tại x5 / x10MAG, ± 8% x 20MAG

Sweep Độ phóng đại

x5, x10, x20 MAG

Sweep Thời gian tối đa
(MAG)

GOS-6051/6050: 20ns/div (10ns/div uncalibrated)
GOS-6031/6030: 50ns/div (10ns/div ~ 40nS/div uncalibrated)

Chức năng ALT-MAG

Có sẵn

Kích hoạt

Trigger Mode

AUTO, NORM, truyền hình

Kích hoạt Nguồn

Vert-MODE, CH1, CH2, LINE, EXT

Kích hoạt Coupling

AC, Hfr, LFR, TV-V (-), TV-H (-)

Kích hoạt Slope

"+" Hoặc "-" phân cực

Kích hoạt Sensitivity

TV xung đồng bộ hơn 1 div (CH1, CH2, Vert-MODE) hoặc 200mV (EXT)

Kích hoạt đầu vào bên ngoài

Trở kháng đầu vào: Approx.1MΩ / / 25pF (AC khớp nối);
Max. điện áp đầu vào: 400V (DC + AC peak) tại 1kHz

Giữ-off Thời gian

Biến

XY HOẠT ĐỘNG

Đầu vào

Trục X: CH1, trục Y: CH2

Độ nhạy

1mV ~ 20V/div

Băng thông

Trục X: DC ~ 500kHz (-3dB)

Giai đoạn khác nhau

3 ° hoặc ít hơn từ DC đến 50kHz

Tín hiệu đầu ra

CH1 Tín hiệu ra

Điện áp: approx. 20mV/div (với 50Ω chấm dứt)
Bandwidth: 50Hz ít nhất 5MHz

Calibrator đầu ra

Điện áp: 0.5V ± 3%
Tần số: khoảng 1kHz, sóng vuông

CRT readout

Thiết lập Display Panel

CH1/CH2 nhạy cảm, thời gian quét, kích hoạt điều kiện

Bảng thiết lập Lưu & Nhớ lại

10 bộ (đối với GOS-6051/6031)

Cursor Đo lường

Chức năng đo lường con trỏ: ΔV, ΔT, 1/ΔT
Cursor độ phân giải: 1/25 div;
con trỏ phạm vi hiệu quả: theo chiều dọc: ± 3 div; ngang: ± 4
chữ số hiển thị div : Max. 6-chữ số thập phân

Tần số lượt truy cập

Dải tần số: GOS-6051: 50Hz ~ 50MHz; GOS-6031: 50Hz ~ 30MHz
Độ chính xác: ± 0,01%
Đo độ nhạy: hơn 2 div
(nguồn đo lựa chọn từ CH1 hoặc CH2 như các nguồn tín hiệu đồng bộ)

Nguồn điện

AC 100V / 120V / 230V ± 10%, 50Hz / 60Hz

Kích thước và trọng lượng

275 (W) x 130 (H) x 370 (D) mm; Approx. 7.2kg
