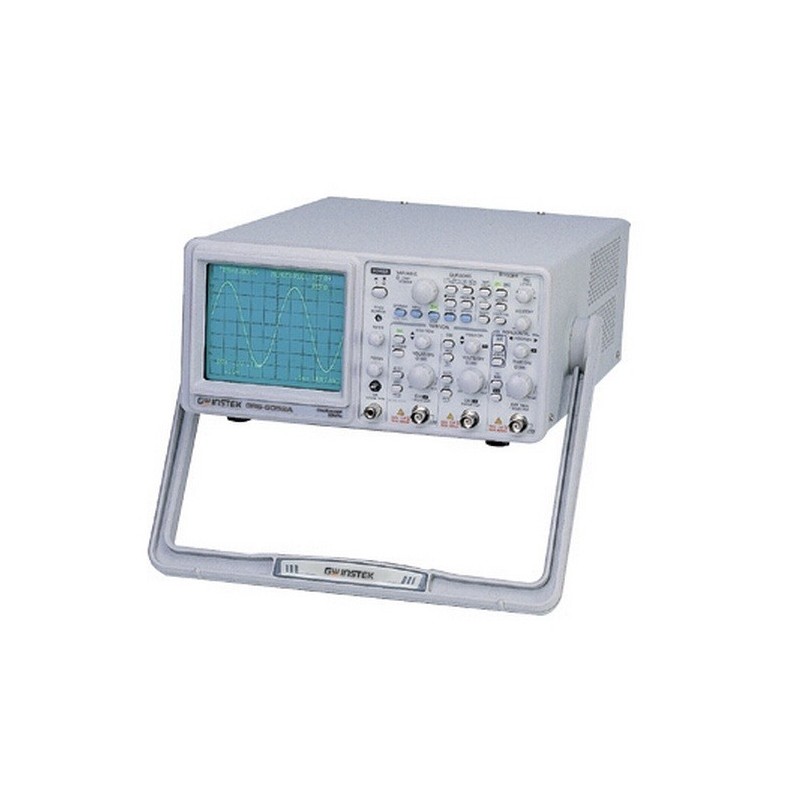

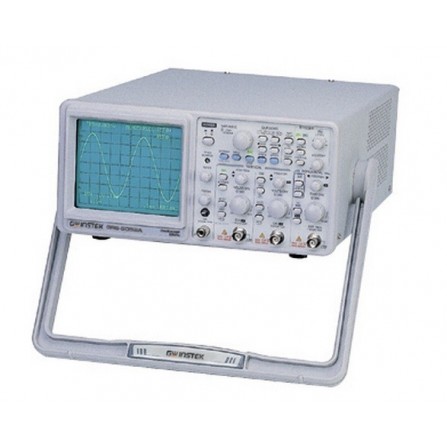

Máy hiện sóng GW-Instek GOS-6103C

CRT

Loại

6-inch hình chữ nhật với lưới địa lý nội bộ;
0%, 10%, 90% và 100% đánh dấu
8 x 10 div (1 div = 1 cm)

Đẩy mạnh tiềm năng

16kV khoảng (GOS-6103/GOS-6103C), 12 kV khoảng (GOS-6112)

Bôi lên

Điều chỉnh liên tục (GOS-6103/GOS-6103C)

Z-trục đầu vào

Coupling: DC
Độ nhạy sáng: 5V hoặc
điện áp đầu vào tối đa: 30V (DC + AC peak) tại 1kHz hoặc ít hơn
băng thông: DC ~ 5 MHz

ĐỨNG HỆ THỐNG

Độ nhạy

2mV ~ 5V/div, 11 bước trong 1-2-5 chuỗi

Độ nhạy Độ chính xác

3% (5div tại trung tâm của màn hình) ≦

Vernier Vertical Sensitivity

Biến thiên liên tục 1/2.5 hoặc ít hơn của bảng điều khiển, cho thấy giá trị

Băng thông (-3dB)

DC ~ 100MHz (2mV/div: DC ~ 20MHz)

Tăng thời gian

3.5ns (2mV/div: 17.5ns)

Tín hiệu trễ

Cạnh hàng đầu có thể được theo dõi

Max. Điện áp đầu vào

400V (DC + AC peak) tại 1kHz hoặc ít hơn

Input Coupling

AC, DC, GND

Trở kháng đầu vào

1MΩ ± 2% / / xấp xỉ. 25pF

Dọc Chế độ

CH1, CH2, DUAL (CHOP / ALT), ADD, CH2 INV.

Băng thông hạn chế

20MHz

Common-Mode tỷ số loại

50:1 hoặc tốt hơn tại 50kHz

Dynamic Range

8 div 60MHz
5 div 100MHz

NGANG HỆ THỐNG

Ngang chế độ

CHỦ (A), ALT, TRÌ HOÃN (B)

A (chính) thời gian quét

50ns ~ 0.5s/div, biến đổi liên tục (UNCAL)

B (sự chậm trễ) Sweep Thời gian

50ns ~ 50ms/div

Độ chính xác

± 3% (± 5% x 10 MAG)

Sweep Độ phóng đại

x 10 (tối đa thời gian quét 5nS/div)

Giữ Off Thời gian

Biến

Thời gian trễ

1μs ~ 5s

Sự chậm trễ Jitter

Tốt hơn so với 1:20000

Thay thế Separation

Biến

Kích hoạt

Kích hoạt chế độ

AUTO, NORM, truyền hình

Kích hoạt Nguồn

CH1, CH2, LINE, EXT

Kích hoạt Coupling

AC, DC, Hfr, LFR

Kích hoạt Slope

"+" Hoặc "-" cực hay cực TVsync

Kích hoạt Sensitivity

TV đồng bộ

TV-V, TV-H

Max. Điện áp đầu vào bên ngoài

400V (DC + AC peak) tại 1kHz

Trở kháng đầu vào bên ngoài

1MΩ ± 5% / / approx.25pF

XY HOẠT ĐỘNG

Chế độ

Trục X: lựa chọn CH1, CH2, EXT
trục Y: lựa chọn CH1, CH2, CH1 và CH2

Độ nhạy Độ chính xác

2mV ~ 5V/div ± 3%; EXT: 0.1V/div ± 5%

X-trục băng thông

DC ~ 500kHz (-3dB)

Giai đoạn Lỗi

3 ° hoặc ít hơn từ DC ~ 50kHz

Tín hiệu đầu ra

CH1 Tín hiệu ra

Điện áp: approx. 25mV/div vào 50Ω
Tần số đáp ứng: DC ~ 10MHz

Calibrator đầu ra

1kHz Square sóng, 2Vpp ± 2%

CURSOR readout CHỨC NĂNG

Chức năng con trỏ Đo lường

ΔV, ΔV%, ΔVdB, ΔT, 1 / ΔT, ΔT%, Δθ

Cursor Nghị quyết

1/100 DIV

Cursor Phạm vi hiệu quả

Dọc: ± 3div; ngang: ± 4 div

Thiết lập Display Panel

Dọc: V / div (CH1, CH2), UNCAL, ALT / CHOP / ADD, INV, thăm dò yếu tố, AC / DC / GND
ngang: s / div (MTB, DTB), UNCAL, x 10MAG, thời gian trễ, HO
Kích hoạt : nguồn, khớp nối, độ dốc, mức độ, TV-V, TV-H
khác: XY khóa, tiết kiệm / thu hồi MEM 0-9 (GOS-6103/GOS-6103C)

CHỨC NĂNG AUTO đo lường (GOS-6103C)

Thông số Chức năng

Thường, giai đoạn, ± WIDTH, ± THUẾ (+ hoặc - phân cực do độ dốc kích hoạt lựa chọn)

Hiển thị chữ số

Max. 6-chữ số, số thập phân

Dải tần số

50Hz ~ 100MHz

Độ chính xác

1kHz ~ 100MHz: 0,01%; 50Hz ~ 1kHz: 0,05%

Đo độ nhạy

> 2 div (đo nguồn được lựa chọn từ CH1 và CH2 là nguồn tín hiệu đồng bộ)

Chức năng đặc biệt

TIME / DIV Auto Phạm vi

Cung cấp (GOS-6103/GOS-6103C)

Bảng thiết lập Lưu & Nhớ lại

10 bộ (GOS-6103/GOS-6103C)

Cách thiết lập bảng điều khiển Khóa

Cung cấp

Nguồn điện

AC 100V / 120V / 230V ± 10%, 50/60Hz

Kích thước và trọng lượng

310 (W) x 150 (H) x 455 (D) mm; Approx. 9kg
