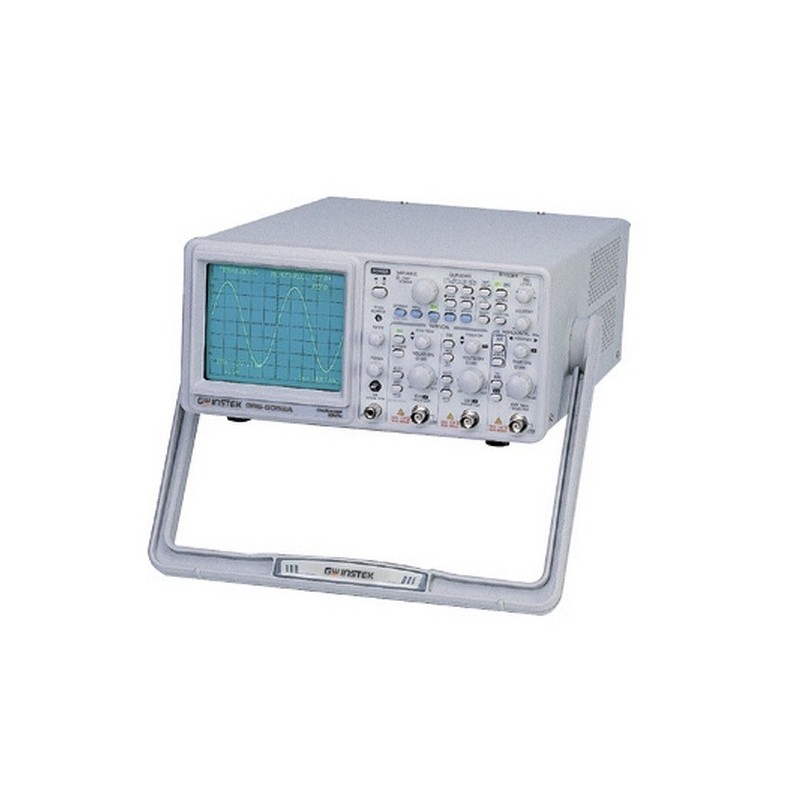

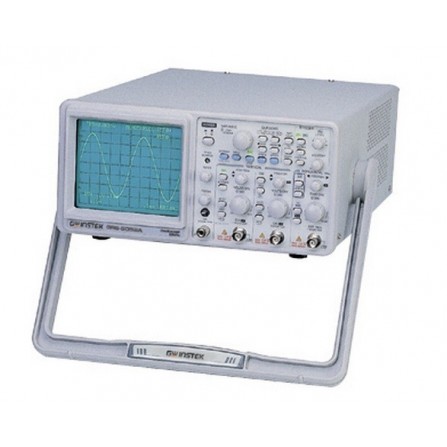

Máy hiện sóng GW-Instek GRS-6032A

GRS-6052A

GRS-6032A

CRT

Nhập và Acceleration

6-inch CRT, 10kV

6-inch CRT, 2KV

Bôi lên

Bảng điều khiển trước

Z-trục đầu vào

Độ nhạy sáng: ít nhất 5V
Polarity: tích cực đi đầu vào giảm cường độ
Max. điện áp đầu vào: 30V (DC + ACpeak)

Trở kháng đầu vào: xấp xỉ. 33kΩ

Trở kháng đầu vào: xấp xỉ. 47kΩ

ĐỨNG HỆ THỐNG

Hệ số lệch và chính xác

1mV ~ 2mV/div ± 5%,
5mV ~ 20V/div ± 3%,
14 bước trong 1-2-5 chuỗi

Biến liên tục

2.5: 1 ~ min. 50V/div

Băng thông (-3dB)

1mV ~ 2mV/div: DC ~ 7MHz
5mV ~ 20V/div: DC ~ 50MHz

1mV ~ 2mV/div: DC ~ 7MHz
5mV ~ 20V/div: DC ~ 30MHz

Dọc Chế độ

CH1, CH2, DUAL (ALT hoặc CHOP)

Chopper Tần số

Approx. 250kHz

Sum sự khác nhau

CH1 + CH2, CH1-CH2

Lộn ngược

CH2

Trở kháng đầu vào

1MΩ ± 2% / / xấp xỉ. 25pF

Input Coupling

AC, DC, GND

Điện áp đầu vào

Max. 400V (DC + ACpeak)

NGANG HỆ THỐNG

Thời gian quét

~ 0.5s/div 0.2μs/div, 20 bước

Biến liên tục

2,5: 1 lên đến 1.25s/div (uncal.)

Độ chính xác

± 3%, ± 5% x5 / x10MAG. ± 8% x 20MAG

Sweep Độ phóng đại

x5, x10, x20

Max. Thời gian quét

20ns/div (10ns/div uncal)

50ns/div (10ns ~ 40ns/div uncal)

Chức năng ALT-MAG

Vâng

GIỮ-OFF thời gian

Biến

Kích hoạt

Trigger Mode

AUTO, NORM, truyền hình

Kích hoạt Nguồn

Vert, CH1, CH2, LINE, EXT

Kích hoạt Coupling

AC, Hfr, LFR

Kích hoạt Slope

"+" Hoặc "-" phân cực

ALT kích hoạt

Vâng

Chỉ số Kích hoạt LED

Vâng

TV Sync. Separator

TV-V "-", TV-H "-"

Kích hoạt Sensitivity


TV đồng bộ. xung hơn 1 div hoặc 200mV (EXT)

Kích hoạt đầu vào bên ngoài


Trở kháng đầu vào: xấp xỉ. 1MΩ / / 25pF (AC coupling)
Max. điện áp đầu vào: 400V (DC + ACpeak)

XY HOẠT ĐỘNG

Đầu vào

Trục X: CH1, trục Y: CH2

Độ nhạy

1mV/div ~ 20V/div

Băng thông

Trục X: DC ~ 500kHz (-3dB)

XY Phase Shift

<3 ° từ DC ~ 50kHz

DIGITAL LƯU TRỮ

Mua lại Digitizer

8 bit ADC x 2

Max. Tần số mẫu


500MSa / s tương đương với thời gian lấy mẫu
100MSa / s để lấy mẫu bình thường

Lưu trữ băng thông

Chụp đơn: DC ~ 25MHz
lặp đi lặp lại: DC ~ 50MHz

Single shot: DC ~ 25MHz
lặp đi lặp lại: DC ~ 30MHz

Dynamic Range

± 5div

Bộ nhớ Length-Acquisition Memory

2k từ / CH x 2, từ 1k / CH (tương đương)

Bộ nhớ Length-REF Memory

Từ 1k / CH x 10 với bộ nhớ back-up (REF0 ~ REF9)

Bộ nhớ Length-Display Memory

Từ 1k / CH x 4 dạng sóng (tối đa)

Thời gian quét

Tương đương: 0.2μs/div ~ 0.5μs/div
bình thường Ví dụ: 1μs/div ~ 0.1s/div
cuộn 0.2s/div ~ 100s/div

Sweep Độ phóng đại

5 x, 10 x, x 20

Max.Sweep Time

10ns/div

MAG Interpolation

DOTS, LINEAR

Chức năng ALT-MAG

Vâng

Có được chế độ

Mẫu, phát hiện cao điểm (> 25ns), phong bì. Vẫn tồn tại, Trung bình (2 ~ 256)

Phương thức hoạt động

Auto, Norm, Single, Single-roll, Roll, XY, Run / Stop

Smoothing Chức năng

Dot doanh ON / OFF lựa chọn

Pre-Trigger

Pre-trigger 0 ~ 10div trong 0.02div bước

XY hoạt động

Trục X: CH1 trục Y: CH2

Lưu trữ băng thông

DC ~ 50MHz (-3dB)

Hiển thị Nghị quyết

H: 100points/div; V: 25points/div;
XY: 25 x 25 điểm / div

SAVE / thu hồi

Bảng thiết lập

10 bộ (M0 ~ M9)

Waveform

10 bộ (REF0 ~ REF9)

Readout & CURSOR

Cursor Đo lường

ΔV, ΔT, 1 / ΔT

Readout Intensity

Điều chỉnh

Tín hiệu đầu ra

CH1 Tín hiệu ra

Điện áp: approx. 20mV/div (với 50Ω chấm dứt)
Bandwidth: 50Hz ~ 5MHz

Calibrator đầu ra


Điện áp: 0.5V ± 3%
Tần số: khoảng 1kHz, sóng vuông

INTERFACE

RS-232C

Nguồn điện

AC 100V/120V/230V ± 10%, 50/60Hz

Kích thước và trọng lượng

275 (W) x 130 (H) x 370 (D) mm; Approx. 8.5kg
